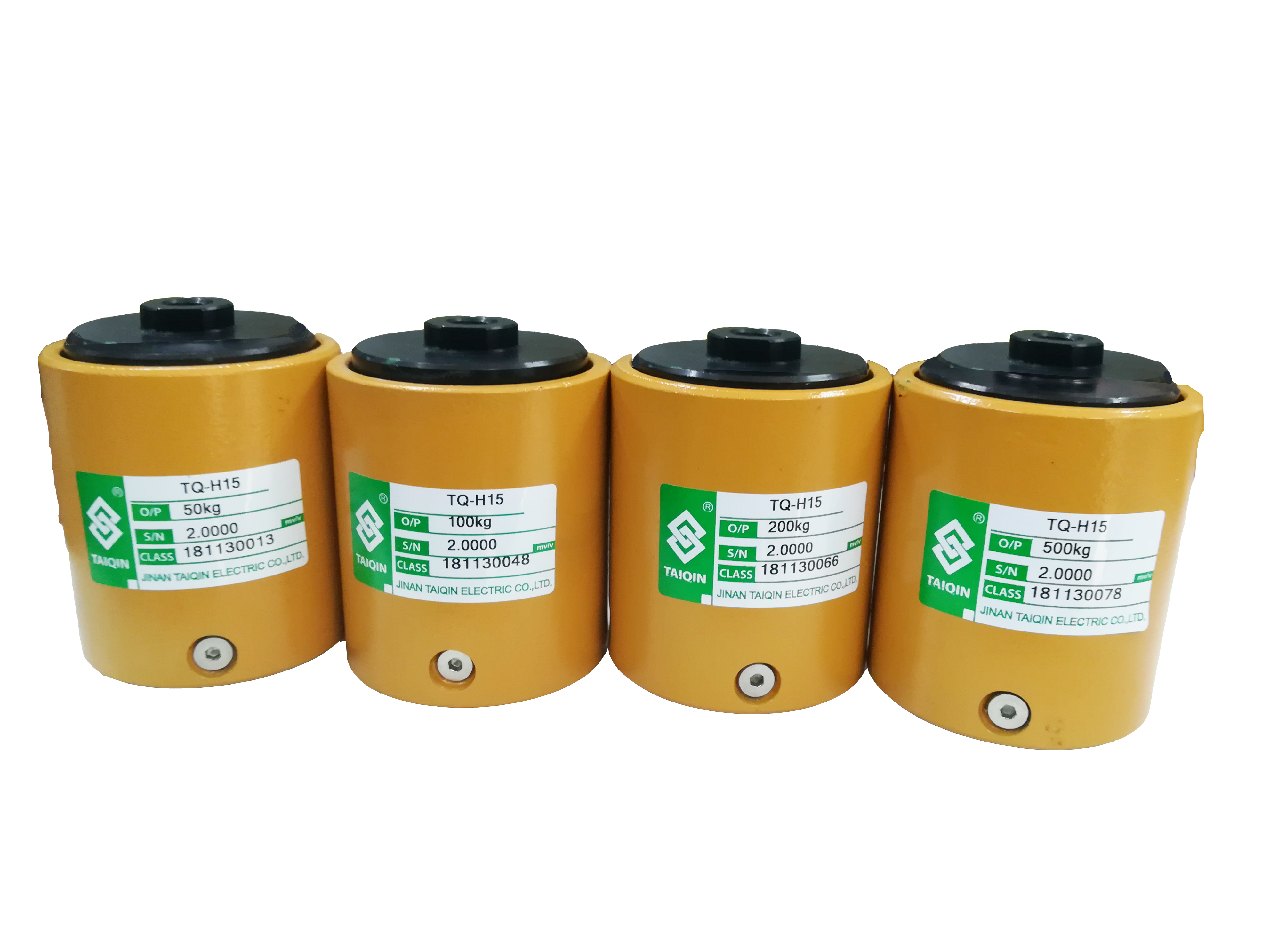

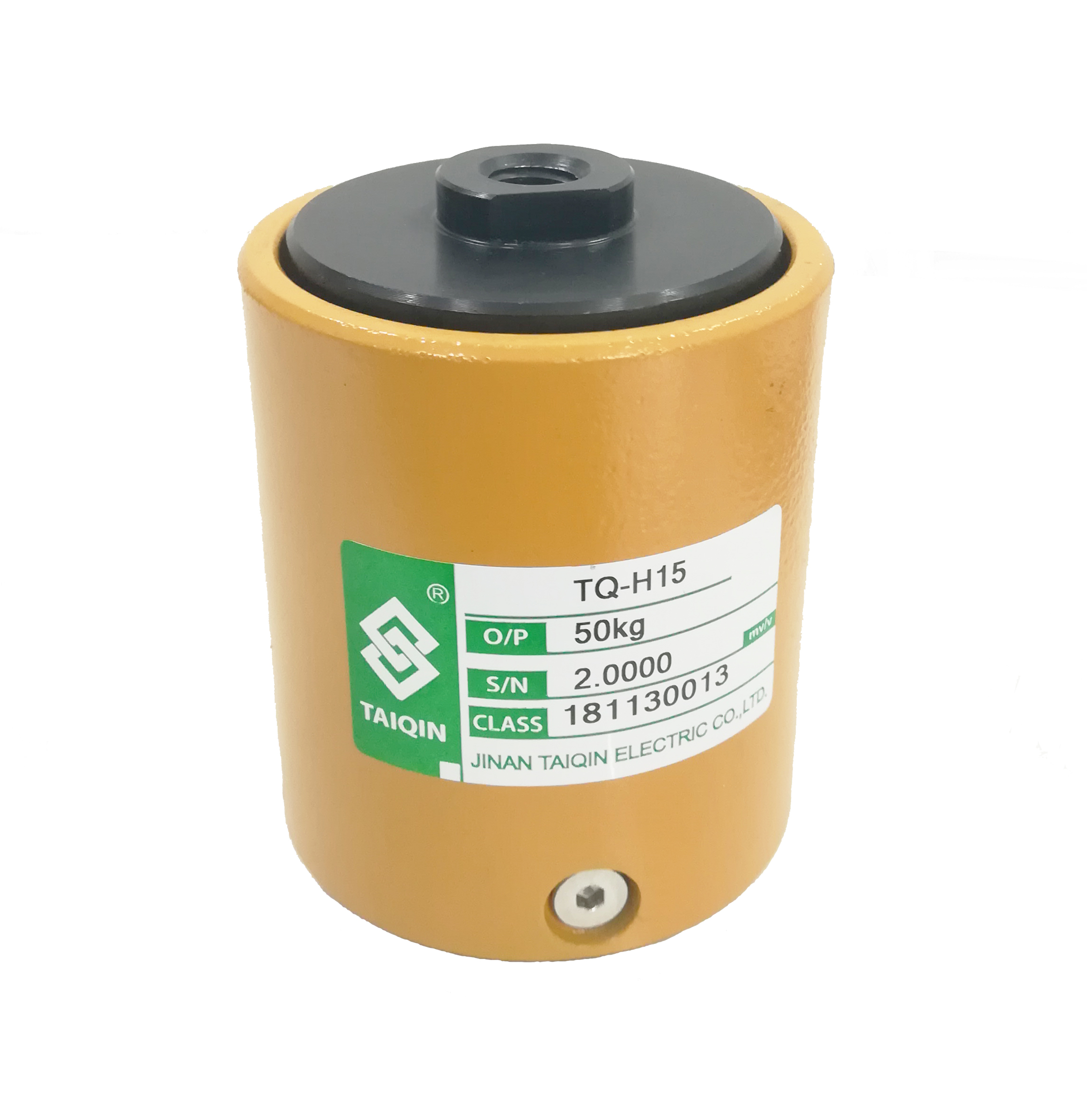

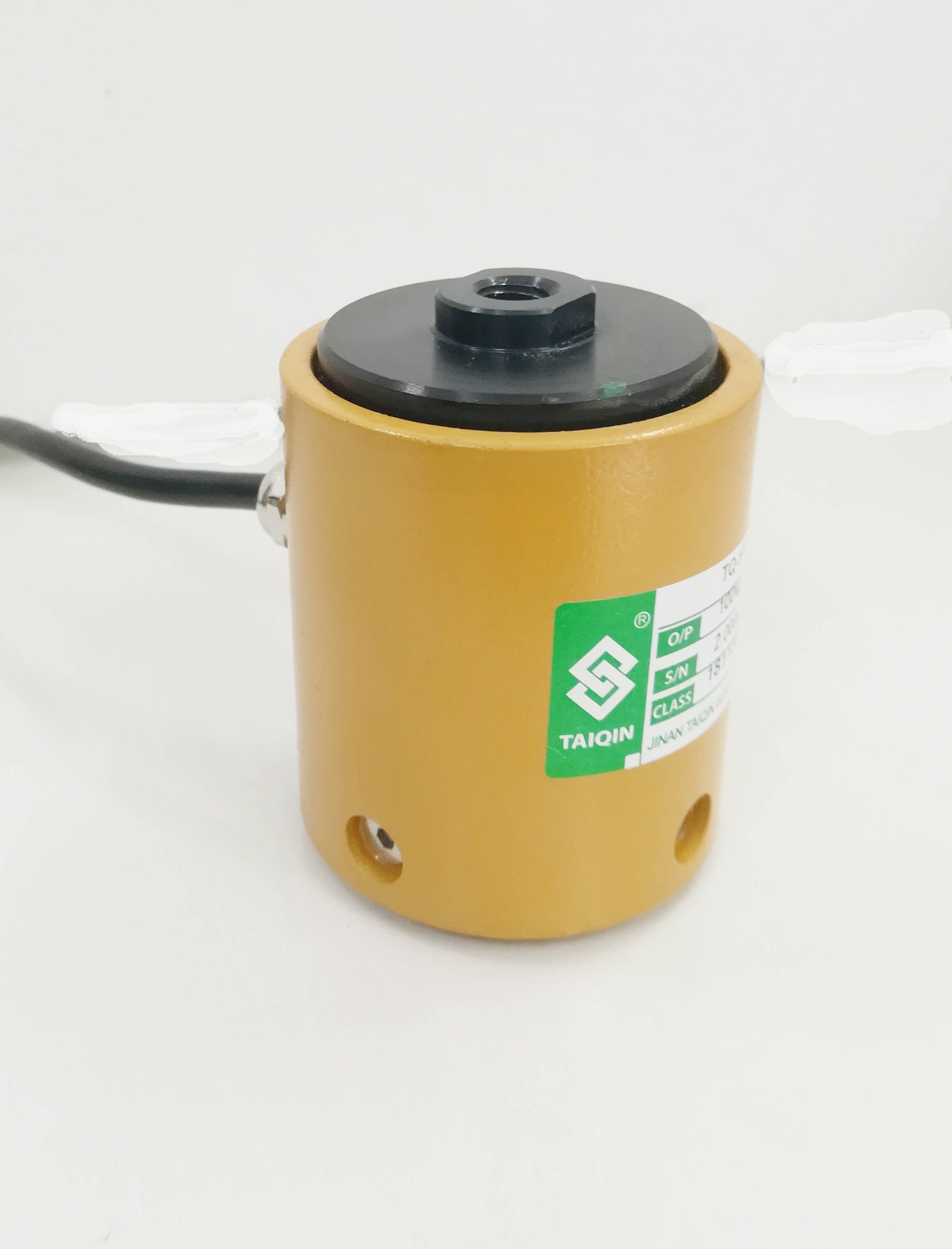

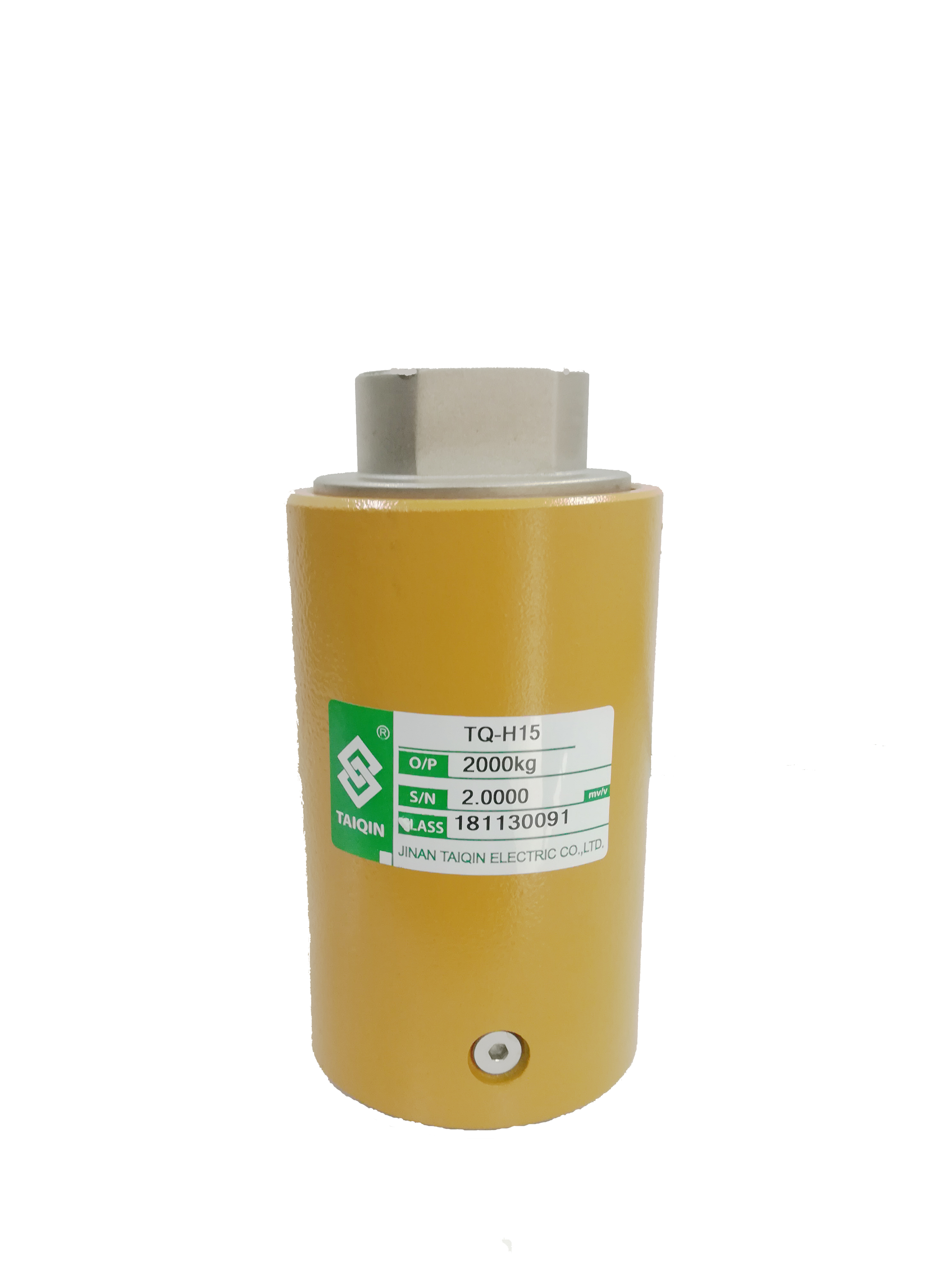

TQ-H15柱式稱重傳感器
編號:10261
查看:
發布:2020-07-30
TQ-H15柱式稱重傳感器高穩定性,高可靠性。 TQ-H15柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統、材料試驗機等
編號:10261
查看:
發布:2020-07-30
TQ-H15柱式稱重傳感器高穩定性,高可靠性。 TQ-H15柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統、材料試驗機等
產品特點:TQ-H15柱式稱重傳感器高穩定性,高可靠性。
產品用途:TQ-H15柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統、材料試驗機等
量程:5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t
技術參數及外形尺寸:
序號 | 產品技術參數 | |
1 | 額定載荷 | 5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t |
2 | 綜合精度 | 0.05;0.1;0.2;0.3%F.S |
3 | 靈敏度 | 2.0±0.01mV/V |
4 | 蠕變 | ±0.05%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 輸入阻抗 | 380±20Ω |
7 | 輸出阻抗 | 351±5Ω |
8 | 絕緣阻抗 | ≥5000MΩ |
9 | 激勵電壓 | 10V(DC) |
10 | 補償溫度范圍 | -10~+40℃ |
11 | 工作溫度范圍 | -30~+70℃ |
12 | 安全過載 | 120%F.S |
13 | 材質 | 合金鋼 |
14 | 接線方式 | 紅……E+(輸入正) 黑……E-(輸入負) 綠……S+(輸出正) 白……S-(輸出負) |

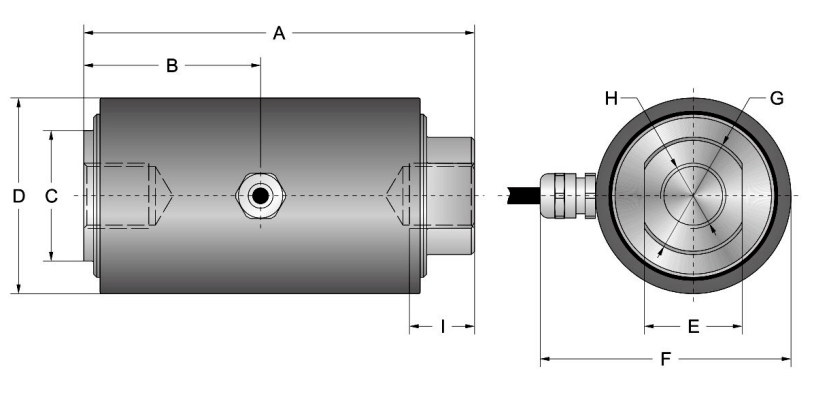

量程 | A | B | C | D | E | F | G | H | I | |
5kg-500kg | mm | 80 | 39 | ?40 | ?60 | 17 | 77 | ?20 | 2×M10×1.5 | 12 |
1t-5t | mm | 120 | 51 | ?40 | ?60 | 30 | 77 | ?36 | 2×M20*1.5 | 20 |
圖片與實物略有差異,以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利,恕不另行通知
