TQ-H14柱式稱重傳感器?
編號：10287
查看：
發布：2022-10-11
TQ-H14柱式稱重傳感器高穩定性，高可靠性。 TQ-H14柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統
編號：10287
查看：
發布：2022-10-11
TQ-H14柱式稱重傳感器高穩定性，高可靠性。 TQ-H14柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統

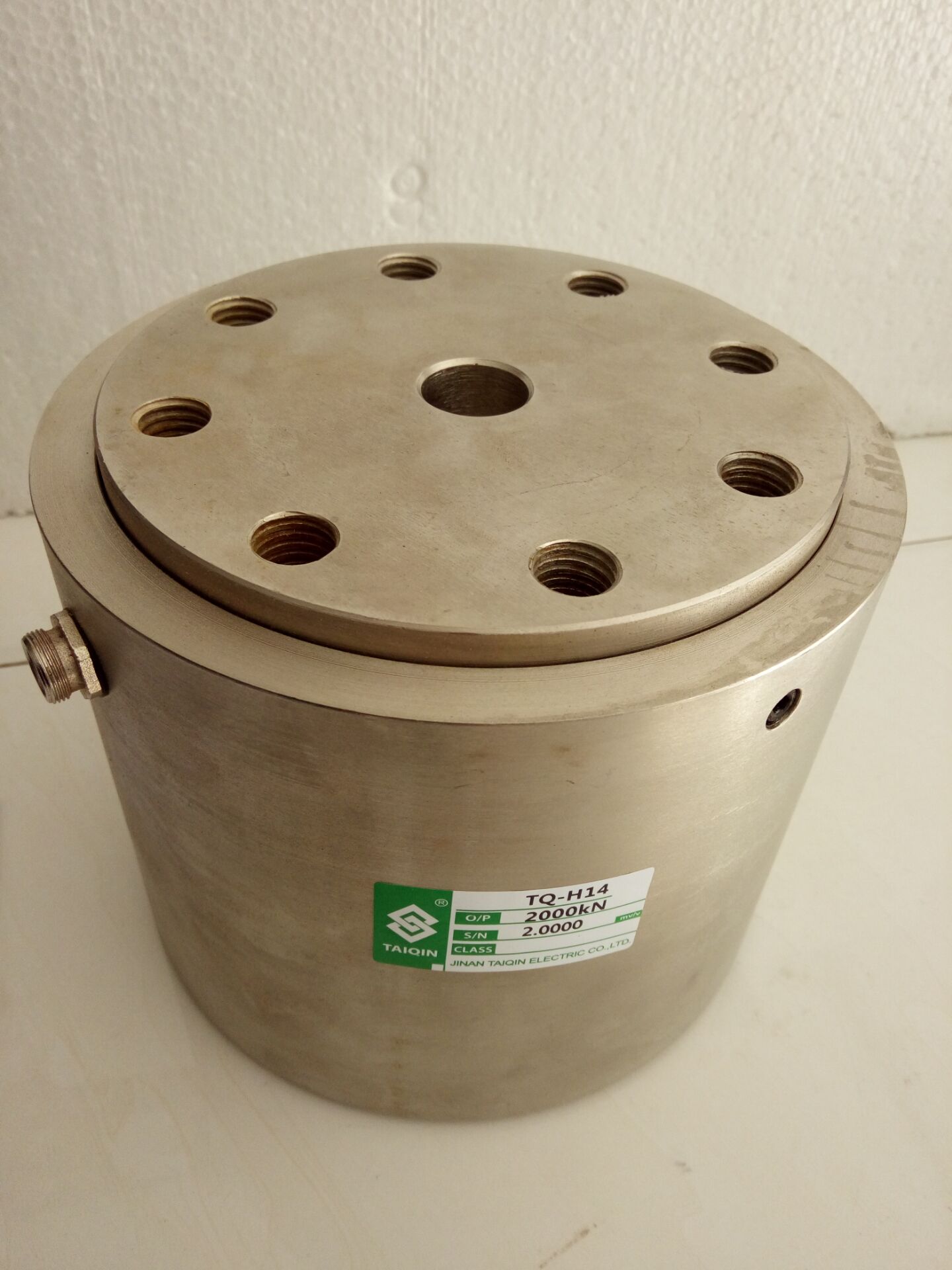

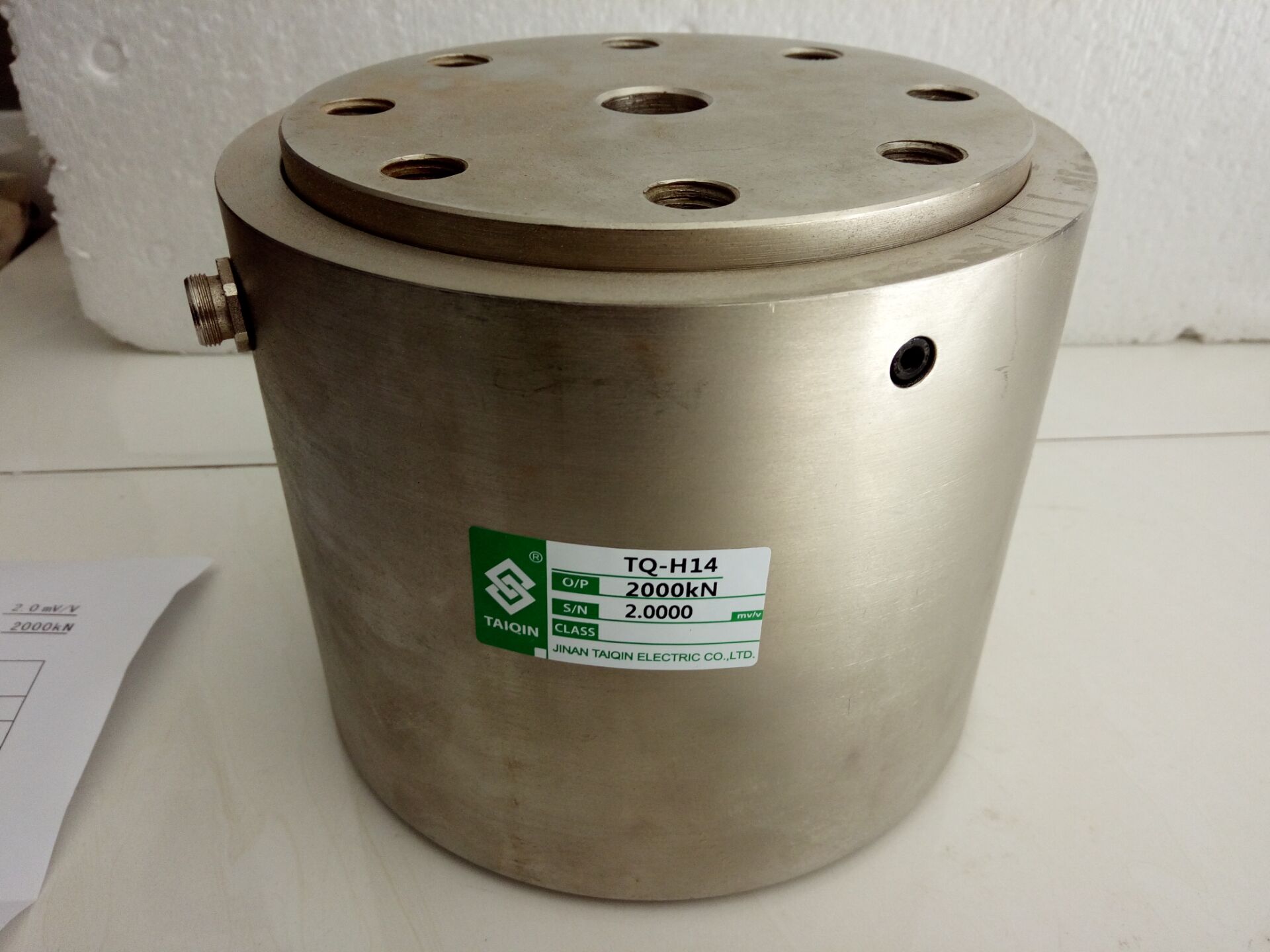

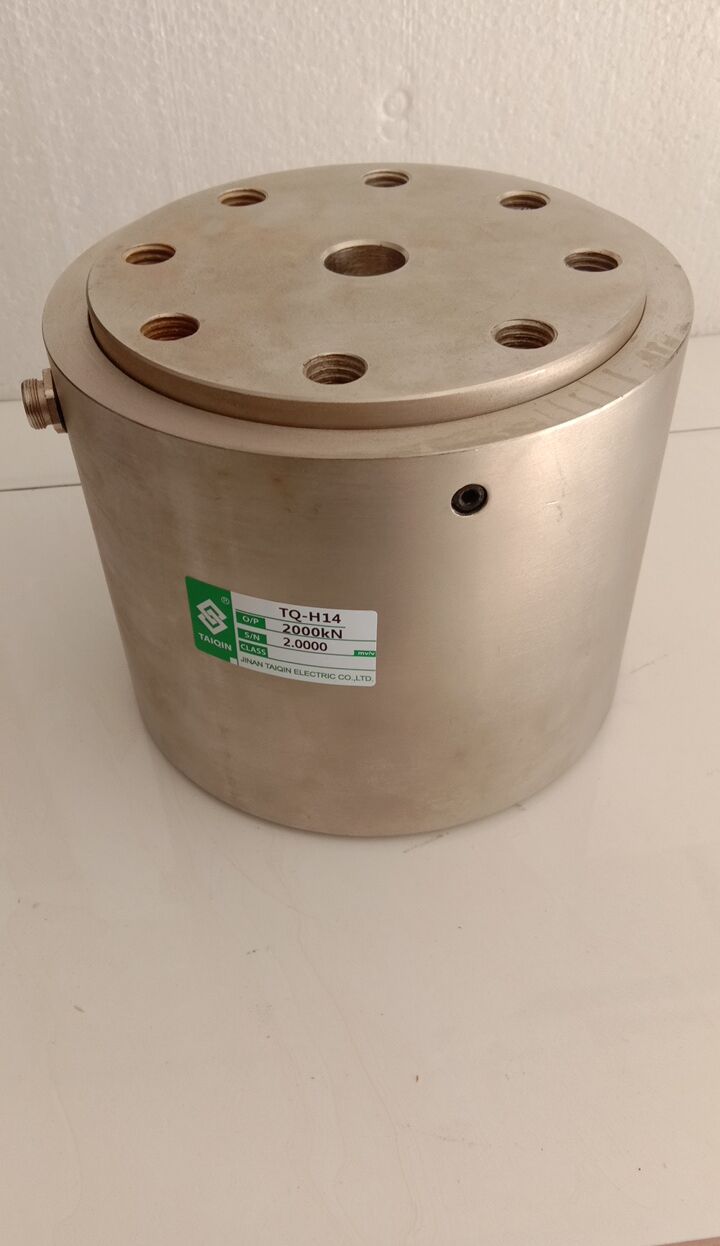

產品名稱：TQ-H14柱式稱重傳感器
產品特點：TQ-H14柱式稱重傳感器高穩定性，高可靠性。
產品用途：TQ-H14柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統
量程：2000kN（200t）、3000kN（300t）、5000kN（500t）、10000kN（1000t）
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 200t,300t,500t,1000t |
2 | 綜合精度 | 0.1%F.S |
3 | 靈敏度 | 2.0-2.5mV/V |
4 | 非線性 | ≦0.1%F.S |
5 | 重復性 | ≦0.05%F.S |
6 | 滯后 | ≦0.1%F.S |
7 | 零點溫度影響 | <0.1%F.S/10℃ |
8 | 輸出溫度影響 | <0.1%F.S/10℃ |
9 | 零點輸出 | ±1%F.S |
10 | 輸入阻抗 | 380Ω |
11 | 輸出阻抗 | 350Ω |
12 | 絕緣阻抗 | >2000MΩ |
13 | 激勵電壓 | 10V(DC) |
14 | 工作溫度范圍 | -30~70℃ |
15 | 安全過載 | 120％F.S |
16 | 材質 | 合金鋼 |
17 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

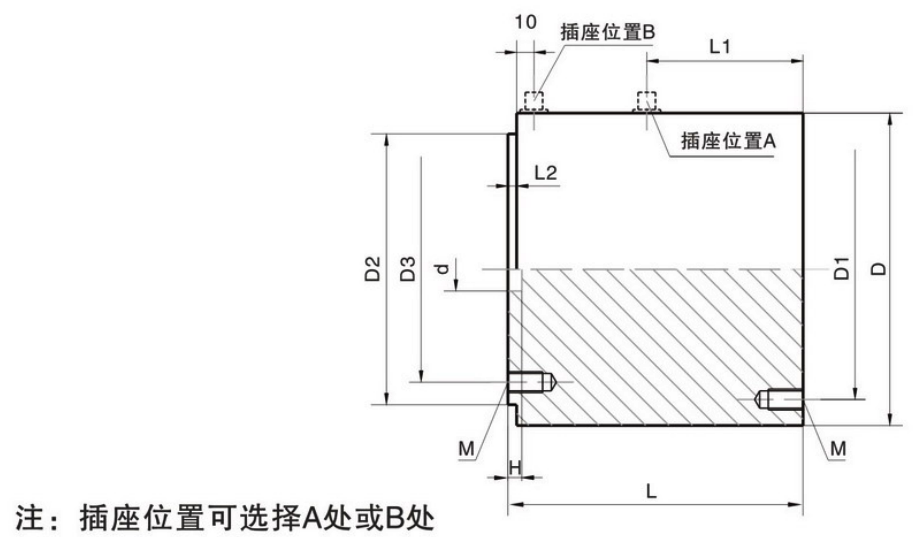

型號 | 量程（kN） | 量程 | D | D1 | D2 | D3 | d | L | L1 | L2 | H | M |
TQ-H14 | 2000 | 200 | 160 | 135 | 138 | 90 | 20 | 133 | 60 | 5 | 8 | 4-M10 |
3000 | 300 | 200 | 160 | 178 | 130 | 32 | 160 | 70 | 5 | 8 | 4-M10 | |
5000 | 500 | 268 | 220 | 230 | 160 | 40 | 210 | 100 | 5 | 10 | 4-M10 | |
10000 | 1000 | 320 | / | 298 | 220 | 25 | 280 | 140 | 15 | 10 | 4-M12 |
