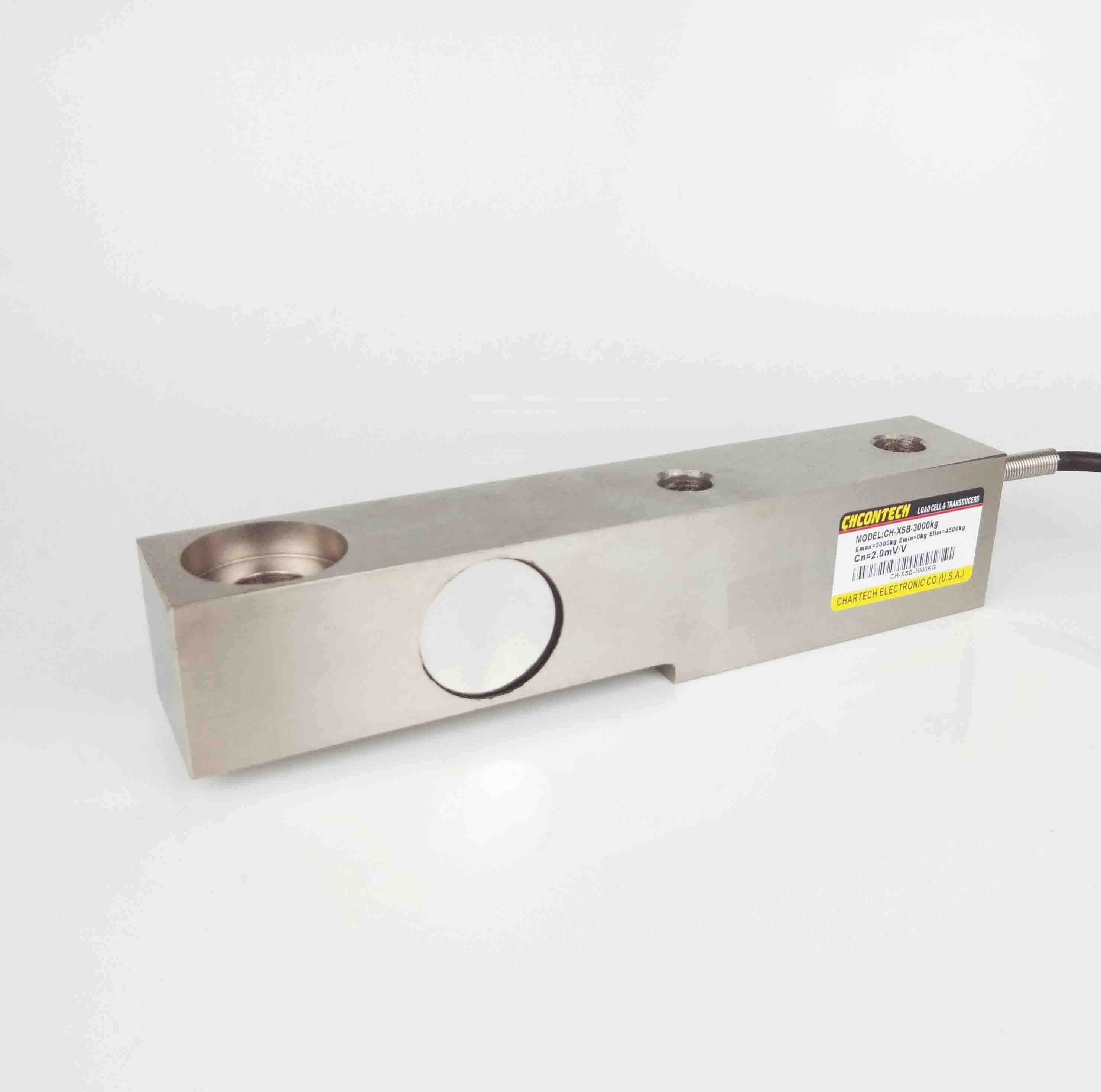

產品名稱:CH-SB 懸臂梁式稱重傳感器
產品特點:CH-SB懸臂梁式稱重傳感器采用優質合金鋼材質,具有高精度、高穩定性等特點,安裝簡便、快速,適用于攪拌站、皮帶秤、配料秤和平臺秤等。
量程:3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、80kN(8t)。

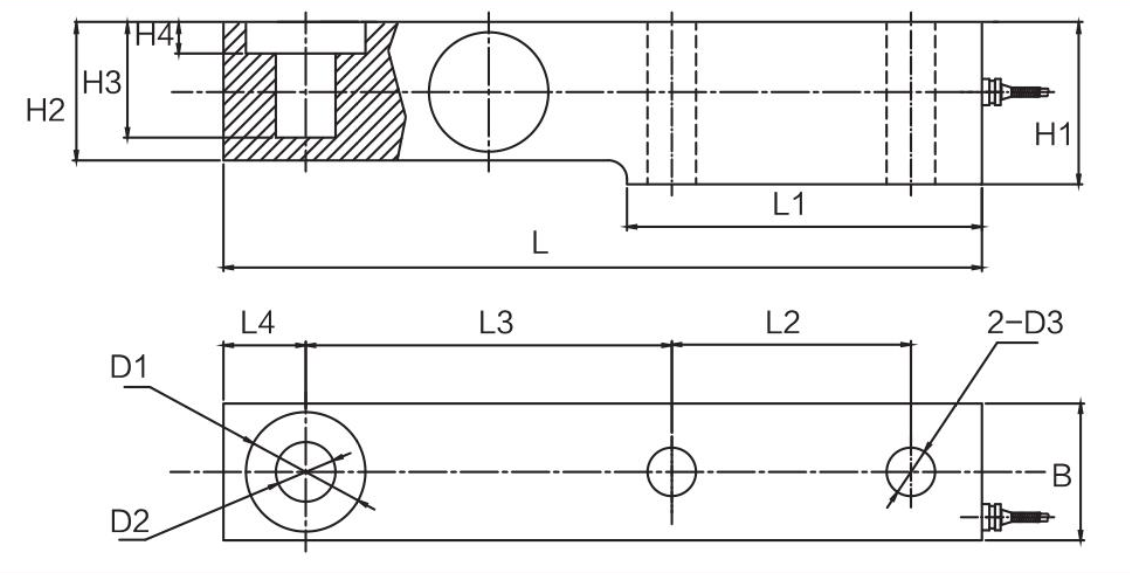

外形尺寸:
量程(kN) | 量程 |
| L | L1 | L2 | L3 | L4 | H1 | H2/B | H3 | H4 | D1 | D2 | D3 |
3-30 | 0.3-3 | mm | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | 30.5 | 8 | Φ32 | Φ16 | Φ13 |
50-80 | 5-8 | mm | 235 | 110 | 66 | 124 | 22 | 52 | 48 | 30 | 12 | Φ38 | Φ22 | Φ21 |
技術參數:
技術參數 |
|
|
|
額定輸出 | 2.0mV/V±1% | 零點平衡 | ±1%F.S |
綜合精度 | 0.03%F.S | 輸入阻抗 | 380±5Ω |
線性、滯后性 | ±0.03%F.S | 輸出阻抗 | 350±3Ω |
重復性 | ±0.03%F.S | 絕緣電阻 | ≥5000MΩ |
蠕變 | ±0.03%F.S/30min | 允許工作電壓 | 5~15V/DC |
零點溫度影響 | ±0.03%/10℃ | 工作溫度范圍 | -30℃~+70℃ |
輸出溫度影響 | ±0.03%/10℃ | 安全過載 | 150%F.S |
接線方式 | 激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃 |
