CH-TJ輪輻式測力傳感器
編號:10398
查看:
發布:2022-05-20
CH-TJ輪輻式測力傳感器采用優質不銹鋼材質,具有高精度,高穩定性、低外形等特點,安裝簡便、快速,適用于試驗機等。 量程:10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)
編號:10398
查看:
發布:2022-05-20
CH-TJ輪輻式測力傳感器采用優質不銹鋼材質,具有高精度,高穩定性、低外形等特點,安裝簡便、快速,適用于試驗機等。 量程:10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)

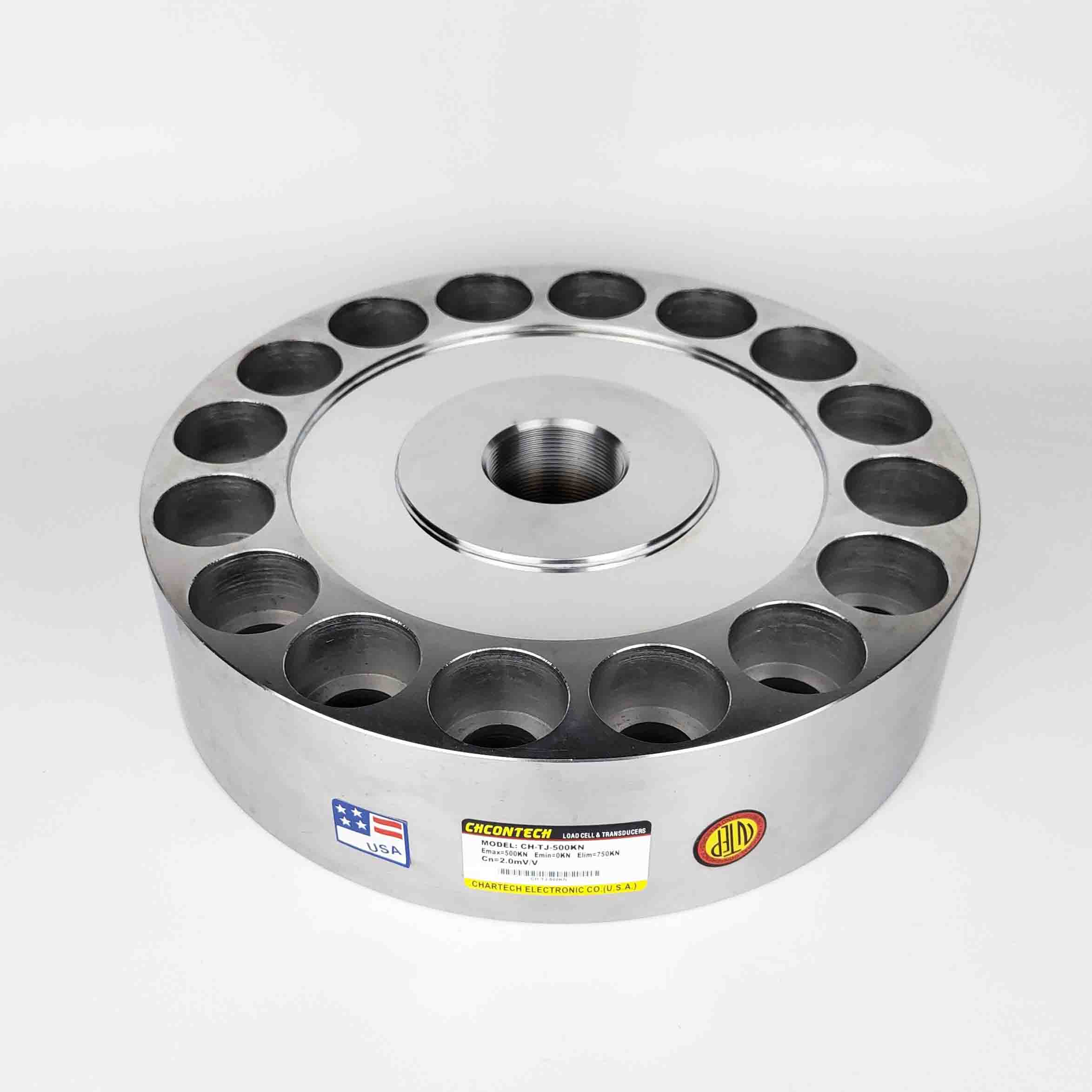

產品名稱:CH-TJ輪輻式測力傳感器
產品特點:CH-TJ輪輻式測力傳感器采用優質不銹鋼材質,具有高精度,高穩定性、低外形等特點,安裝簡便、快速,適用于試驗機等。
量程:10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)
外形尺寸:

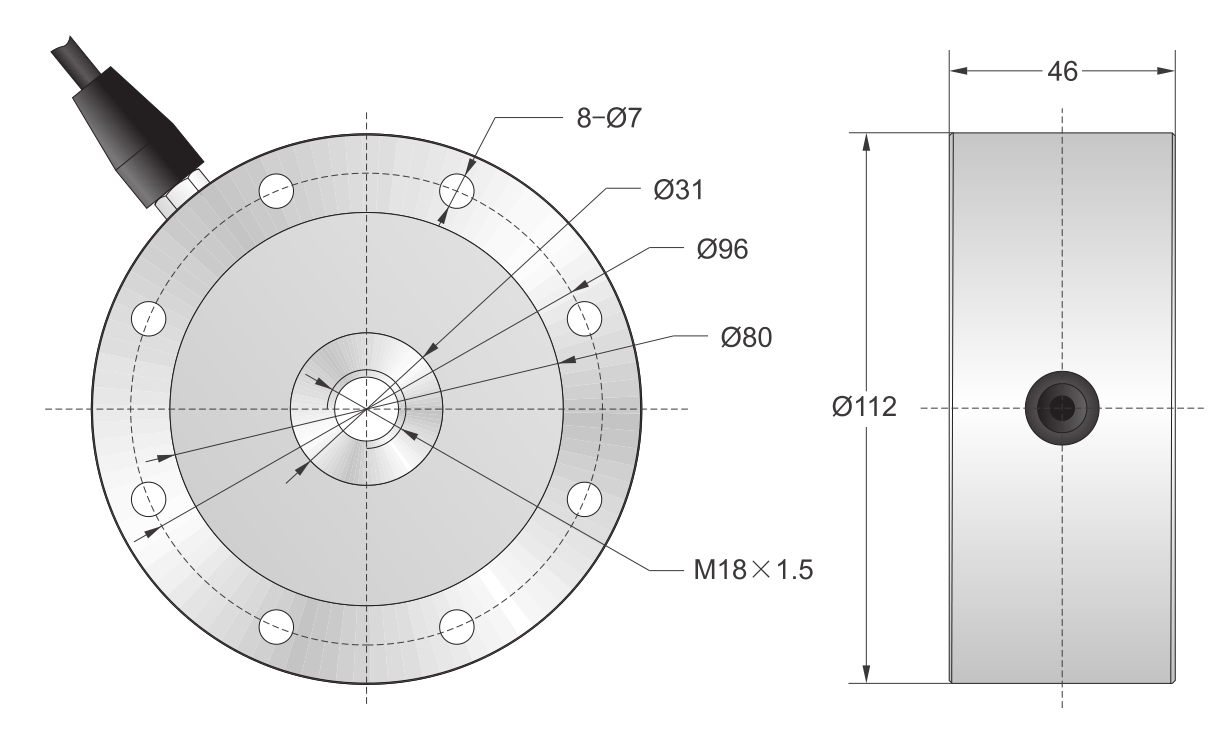

10kN(1t)、20kN(2t)

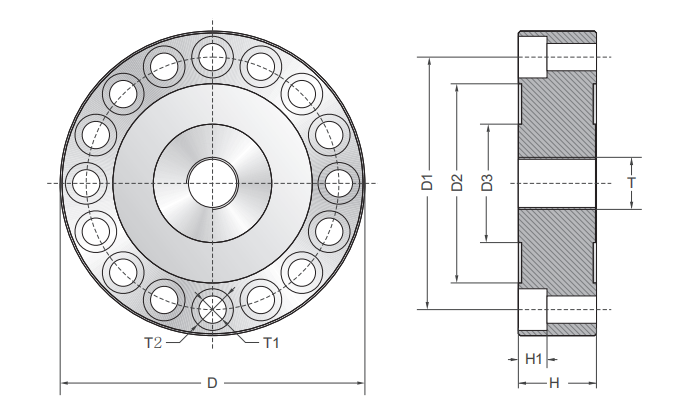

500kN(50t)、1200kN(120t)
量程(kN) 量程 D D1 D2 D3 H H1 T T1 T2 500 50 mm Φ234 Φ194 Φ153 Φ91 60 22 M40x1.5 16xφ21 16xφ32 1200 120 mm Φ234 Φ194 Φ153 Φ91 70 22 M40x1.5 16xφ21 16xφ32 |
技術參數:
技術參數 額定輸出 2.0mV/V±1% 零點平衡 ±1%F.S 綜合精度 0.05%F.S 輸入阻抗 387±20Ω(1t,2t)/ 775±20Ω(50t,120t) 線性、滯后性 ±0.05%F.S 輸出阻抗 350±5Ω(1t,2t)/ 700±5Ω(50t,120t) 重復性 <±0.05%F.S 絕緣電阻 ≥5000MΩ 蠕變 <±0.05%F.S/30min 允許工作電壓 5~15V/DC 零點溫度影響 <±0.03%/10℃ 工作溫度范圍 -30℃~+70℃ 輸出溫度影響 <±0.03%/10℃ 安全過載 150%F.S 接線方式 激勵(+):紅, 激勵(-):黑; 信號(+):綠, 信號(-):白 | ||||||||||||||||||||||||||||||||||||
|
