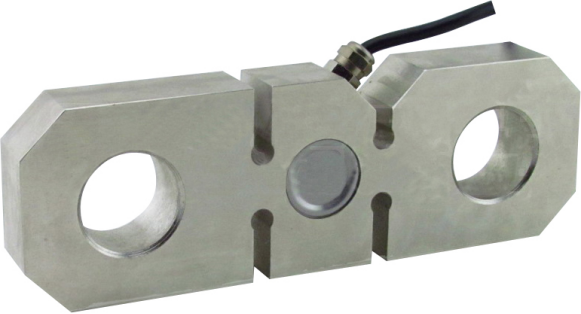

TQ-R1吊鉤秤傳感器
編號：10252
查看：
發布：2020-07-30
TQ-R1吊鉤秤傳感器具有精度高，抗過載能力強，密封防潮等優點。 TQ-R1吊鉤秤傳感器廣泛應用于各種吊鉤秤、港口、碼頭、起重超載保護設備等
編號：10252
查看：
發布：2020-07-30
TQ-R1吊鉤秤傳感器具有精度高，抗過載能力強，密封防潮等優點。 TQ-R1吊鉤秤傳感器廣泛應用于各種吊鉤秤、港口、碼頭、起重超載保護設備等
產品特點:TQ-R1吊鉤秤傳感器具有精度高，抗過載能力強，密封防潮等優點。
產品用途：TQ-R1吊鉤秤傳感器廣泛應用于各種吊鉤秤、港口、碼頭、起重超載保護設備等。
量 程：20kN(2t)、30kN(3t)、50kN(5t)、70kN(7t)、100kN(10t)、
150kN(15t)、200kN(20t)、300kN(30t)、500kN(50t)、700kN(70t)

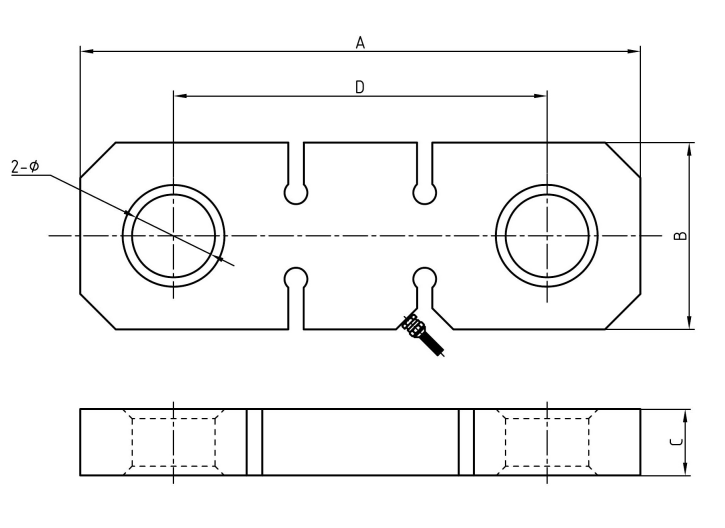

技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 20-700kN |
2 | 綜合精度 | 0.03%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 蠕變 | ±0.03%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 零點溫度影響 | ±0.03%F.S/10℃ |
7 | 輸出溫度影響 | ±0.03%F.S/10℃ |
8 | 輸入阻抗 | 380±10Ω |
9 | 輸出阻抗 | 350±3Ω |
10 | 絕緣阻抗 | >5000MΩ |
11 | 工作溫度范圍 | -10~65℃ |
12 | 激勵電壓 | 10VDC |
13 | 安全過載 | 150％F.S |
14 | 材質 | 合金鋼 |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
型號 | 量程（kN） | 量程 | A | B | C | D | Φ |
TQ-R1 | 20-30 | 2-3 | 200 | 65 | 25 | 130 | 32 |
50 | 5 | 230 | 70 | 30 | 150 | 36 | |
70-100 | 7-10 | 300 | 90 | 38 | 200 | 45 | |
150-200 | 15-20 | 330 | 110 | 42 | 205 | 60 | |
300 | 30 | 350 | 126 | 50 | 216 | 60 | |
500-700 | 50-70 | 500 | 180 | 60 | 320 | 72 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
