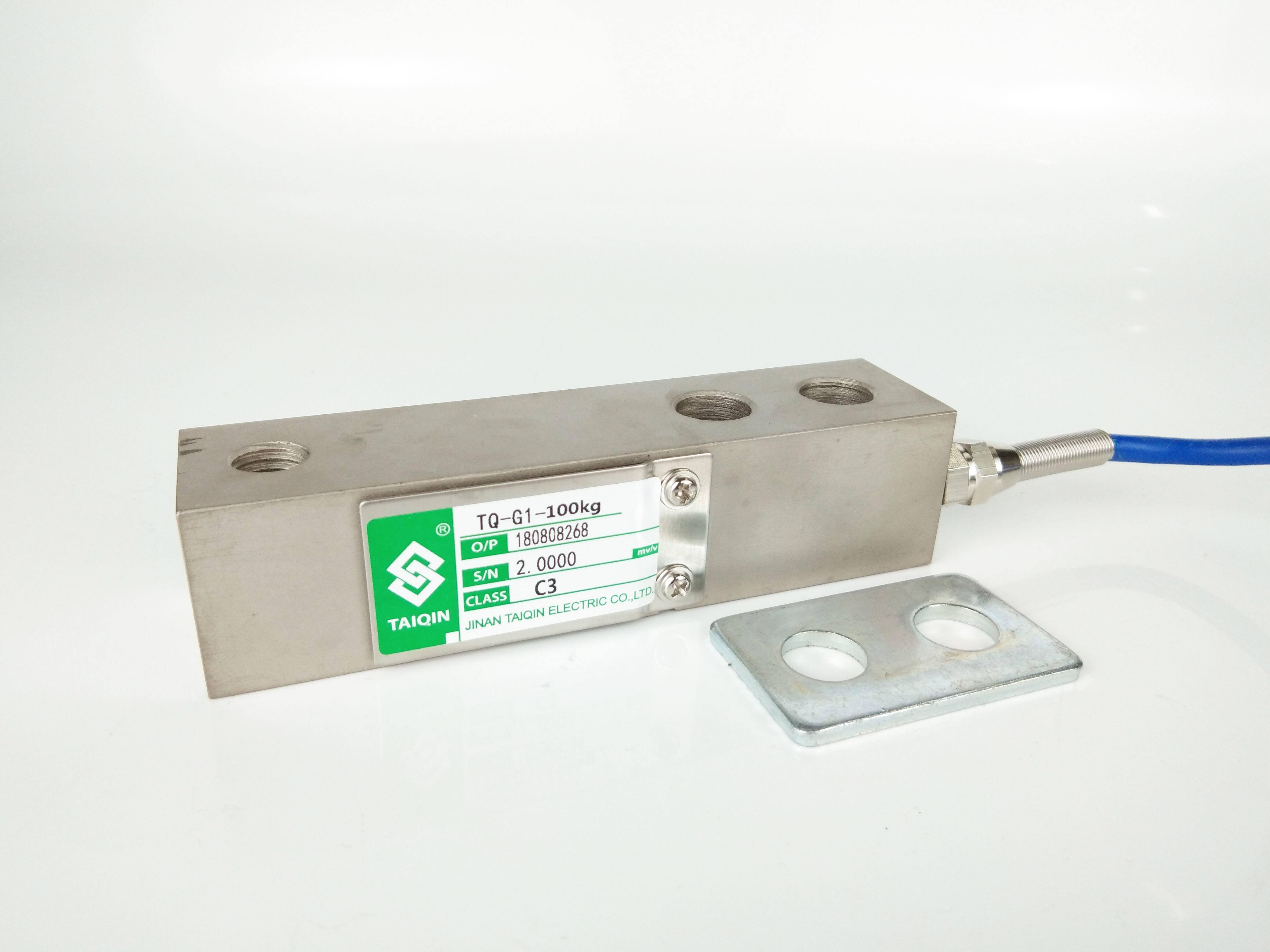

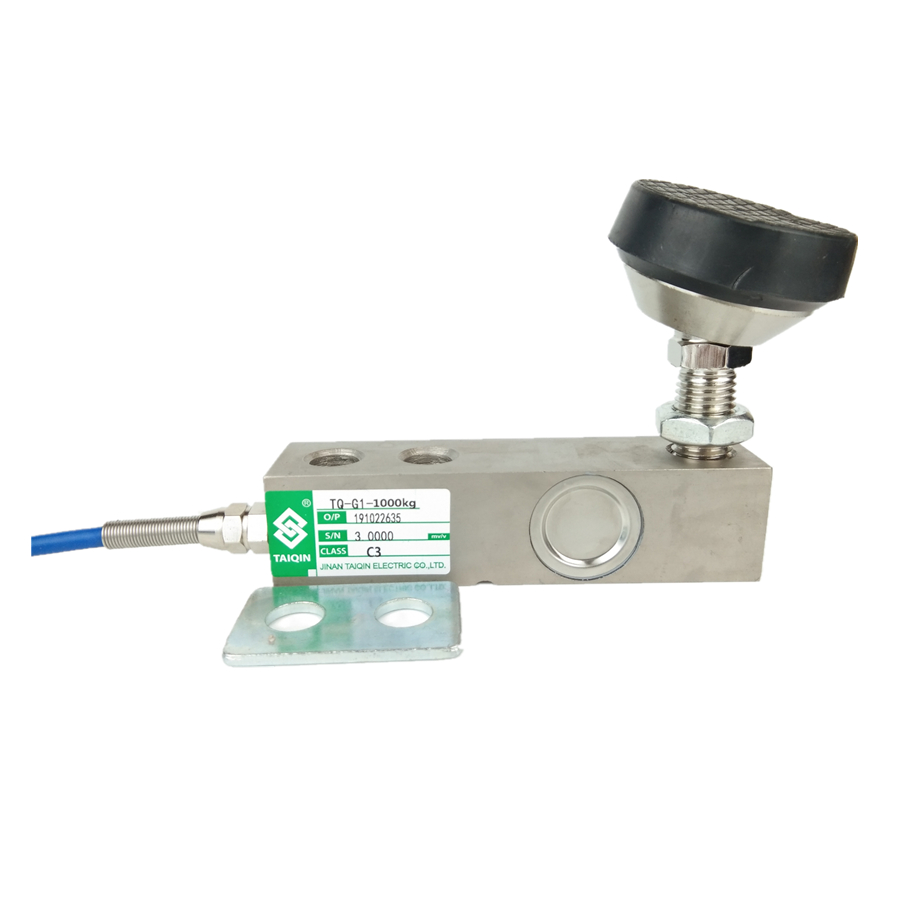

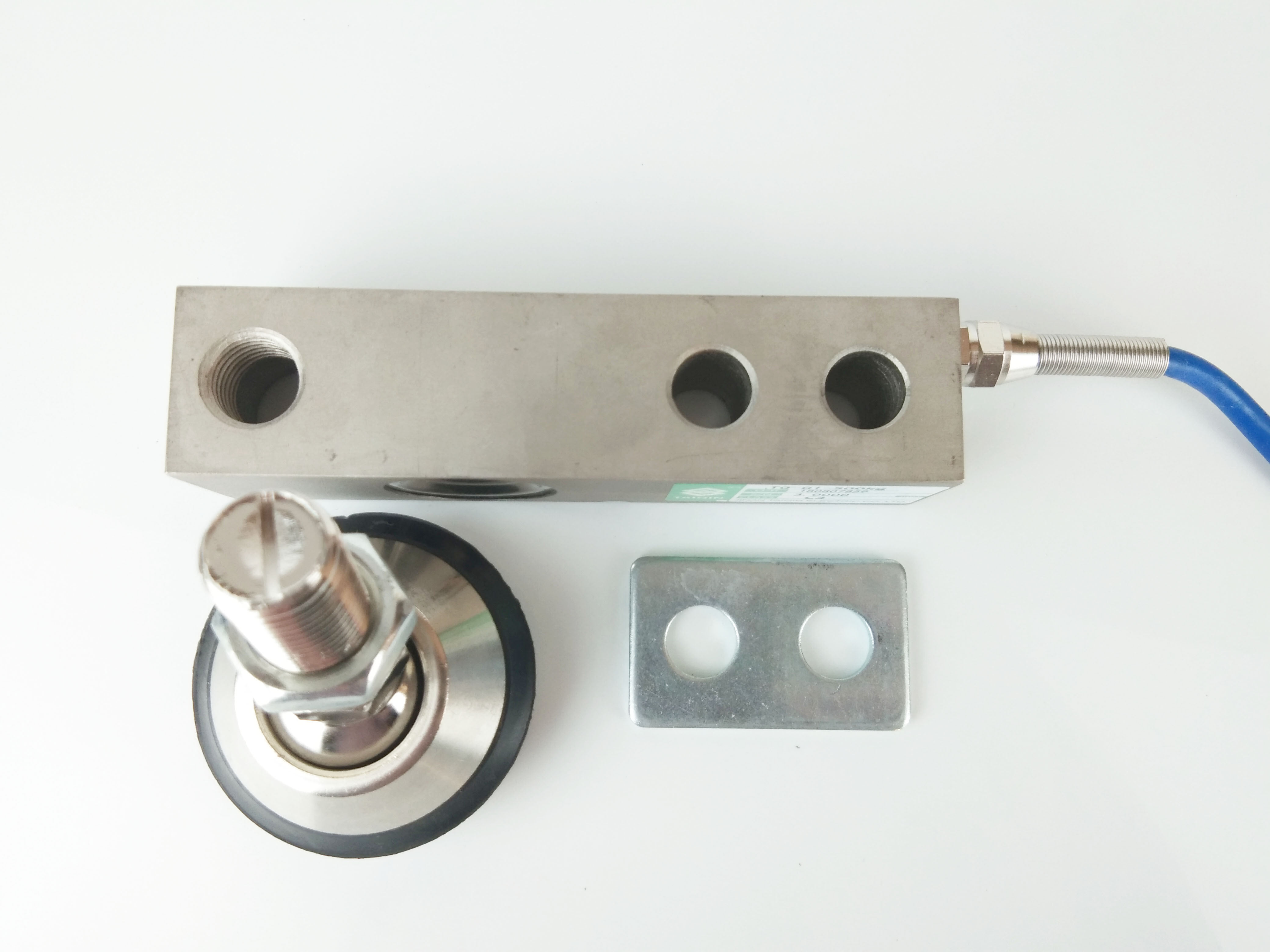

TQ-G1懸臂梁式稱重傳感器
編號:10123
查看:
發布:2024-10-19
TQ-G1懸臂梁式稱重傳感器一端固定一端加載,重心低,安裝方便,互換性好。 TQ-G1懸臂梁式稱重傳感器適用于平臺秤及配料控制系統等。
編號:10123
查看:
發布:2024-10-19
TQ-G1懸臂梁式稱重傳感器一端固定一端加載,重心低,安裝方便,互換性好。 TQ-G1懸臂梁式稱重傳感器適用于平臺秤及配料控制系統等。
25kN(2.5t) 、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)
技術參數及外形尺寸:
序號 | 產品技術參數 | |
1 | 額定載荷 | 100kg-10t |
2 | 綜合精度 | D1;C3 |
3 | 靈敏度 | 2.0\3.0mV/V |
4 | 零點輸出 | ≤0.1%F.S |
5 | 輸入阻抗 | 400±10Ω |
6 | 輸出阻抗 | 351±3Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -30~70℃ |
10 | 安全過載 | 150%F.S |
11 | 極限載荷 | 300%F.S |
12 | 材質 | 合金鋼 |
13 | 激勵電壓 | 10V(DC) |
14 | 密封等級 | IP67/IP68 |
15 | 電纜 | 3-5m |
16 | 接線方式 | 紅……E+(輸入正) 黑……E-(輸入負) 綠……S+(輸出正) 白……S-(輸出負) |

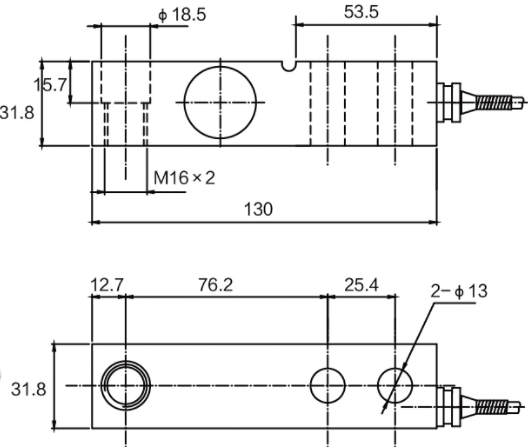

100kg-2500kg
型號 | 量程(kN) | 量程 | L | L1 | L2 | L3 | L4 | B/H | H1 | D1 | D2 | D3 |
TQ-G1 | 30-50 | 3-5 | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | Φ20 | M18×1.5 | Φ20 |
75,100 | 7.5,10 | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | Φ27 | M24×2 | Φ27 |
圖片與實物略有差異,以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利,恕不另行通知
